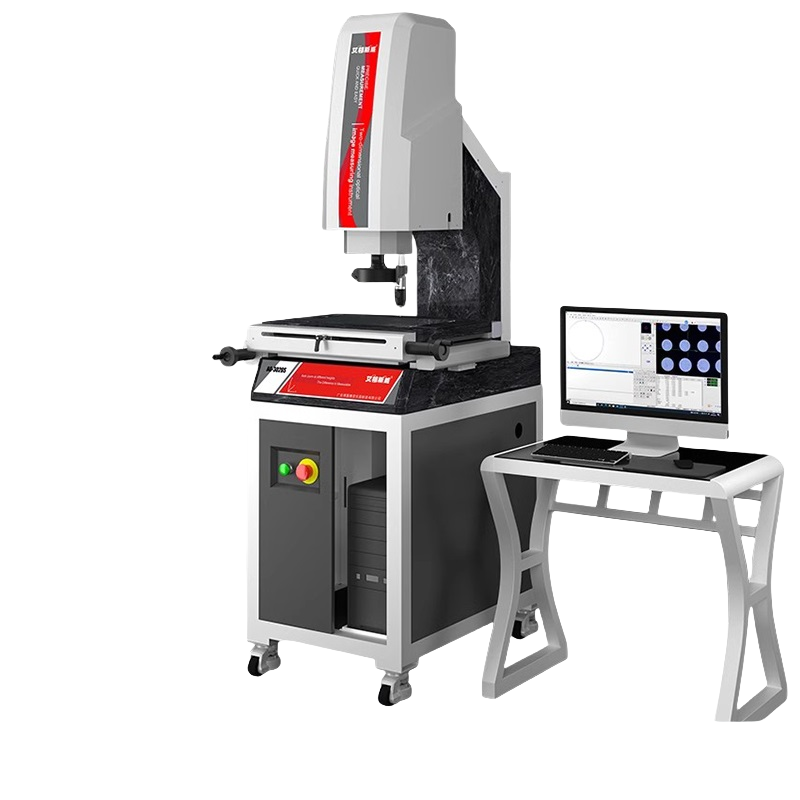

AG-4030S半自动影像仪测量机

测量尺寸

300*200*200(mm)

400*300*200(mm)

500*400*200(mm)

600*500*200(mm)

测量精度

(3+L/200）μm

（3+L/200）μm

（3+L/200）μm

（3+L/200）μm

外形尺寸（mm）

760 x 660 x 970

860 x 760 x 970

1160 x 910 x 1020

1680 x 1543 x 1026

整机重量

200kg

280kg

380kg

430KG

机械本体

底座，立柱：济南花岗岩精度00级，平面度3μm,物理稳定

导轨：FY- V型高平衡滚子交叉导轨

光栅尺： 新天精密闭合式光栅尺,分辨率1微米

Z轴驱动方式：  自动对焦

光学系统

CCD

日本索尼芯片彩色工业数字摄像机

镜头

可连续变倍高清镜头，光学放大倍率0.7×-4.5×

表面光

采用进口LED冷光源和高品质调光板、无极调节、光线细腻柔和，表面光成像明亮清晰

轮廓光

采用平行光源，成像清晰、边角分明，特别对轴类、圆弧类工件测量更加精准

放大倍率

影像放大倍率：21～160 X

轴承配件

日本NSK高速轴承

日本NSK高速轴承

限位开关件

日本欧姆龙点限位开关

日本欧姆龙点限位开关

联轴器

日本米思米联轴器

日本米思米联轴器

数据系统

采用高分辨率光栅尺，确保三轴线性精度，X、Y、Z光学尺分辨率：0.001mm

工作台

层工作台设计，高强度航空铝合金材料，进过特殊的处理工艺，使材料内部和表面具备了的硬度和稳定性 •长久的自然时效过程，使工作台内应力的变化，物理特性非常稳定

玻璃台

采用德国进口原片玻璃，微浮法工艺制造，经过精密研磨，具有极高的平面度和透光率

软件系统

INSPEC智能测量软件支持多语言

0. 1微米分辨率三轴DC300解析系统

高清晰SDK2000视频采集系统

附件

保养手册

出厂检验报告

1微米分辨率校准片

各适用连接线

摄像机

美国TEO CCD摄像机

TEO摄像机采用CCD平移式C/CS调节可在8mm范围内任意 连续调节，精度达到卩m级，确保调节后截距，尤其在接长 焦镜头和配在显微镜上使用效果格外明显

镜头

普密斯数字变焦物镜

像素更高，成像精准度高，抗干扰强，噪点小,画面干净 测量不同高度自动变焦，省去手动的麻烦

电机

松下伺服电机

实现了位置，速度和力矩的闭环控制

抗过载能力强，能承受三倍于额定转矩的负载 电机加减速的动态相应时间短，一般在几十毫秒之内

探针

英国雷尼绍(RenishawMCP)三维测针

对被测物的三维进行精准测量，如高度、深度、空间距等

传感器

基恩士三维激光传感器

IP67级别防水

激光测长测距，实现1000 mm的长距离测量 减少像素边缘误差，精度达到0.01卩m

光源

五环八区环形表面光源

使得被测物更加精准

1

机械本体

主机

影像测量系统,z轴全自动控制，X、y轴手动控制

2

机械结构

花岗岩主体结构，物理性能稳定

3

光栅尺

贵阳新天光栅尺，分辨率1 pm

4

导轨

平行精密滚珠交叉导轨

5

三轴驱动

恒控伺服电机驱动

6

摄像机

康斯得相机冋定制）

7

镜头

普密斯手动变倍镜头冋定制）

8

光学系统

放大倍率

光学放大倍率：0.7X-4.5X ;影像放大倍率：21-160X

9

表面光

3环单区LED冷光源，256级亮度可调

10

轮廓光

LED冷光源，256级亮度可调（可定制）

11

软件系统

INSPEC测量软件

根据型号而定

12

电控系统

ACT420电控系统

根据型号而定

13

附件

操作手柄

14

操作电脑

工业电脑

15

出厂合格证

经博图校验合格

16

软件优盘

数据备份优盘

17

保修说明书

1份
