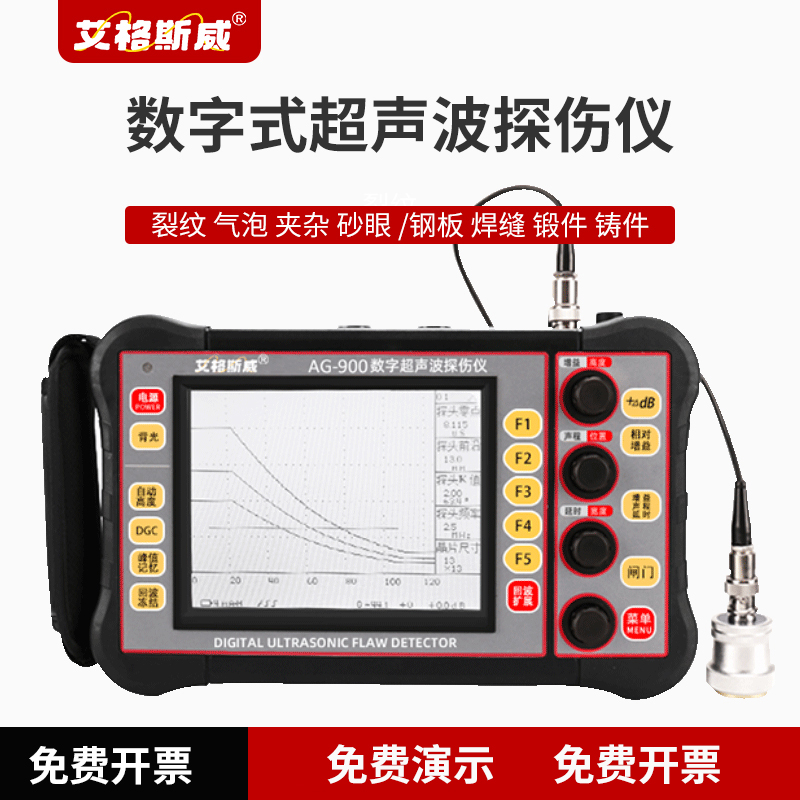

AG-900超声波探伤仪

1.省电，所以省钱，耗电仅2瓦。市面上大部份同类仪器耗电6到8瓦，所以只能用定制锂电池组供电，据说换一次电池要800元左右，而且各种仪器电池组不通用，只能向仪器制造厂定购。假如2年换一次电池，10年的电池费可能要4000元。本机因耗电省，才可用4节5号Ni-MH电池，换一次电池不到100元，10年电池费用不高于500元。同样也响应了当前绿色环保的主题。

2.首创可变等分刻度，估算回波距离非常方便。大部份仪器的水平距离刻度，分成10等分，微调量程时，每等分所代表的距离也响应变化，例如满度100mm量程，每等分10mm，第三格30mm，第四格40mm很容易心算。但如把量程增加到例如116mm，则每等分代表11.6mm，第三格=11.6x3=34.8mm用心算不太容易了，再假如延迟设定为29.4mm，则还要加上29.4，太不方便了。EUT-10采用可变等分刻度技术，每等分所代表的距离，必定是1,2,5,10,20,50,100,200,500,1000mm之中的一个。再举相同例子，量程调116mm时，每等分20mm，共116/20=5.8等分，再微调量程后，每等分20mm不变，仅等分数改变，这是可变等分的原理。如果量程改变很大，除出来的等分数不在4到10范围之间，会在上面10个数列中挑选一个合适的数，作为每等分所代表的距离。本机还在每个刻度下标出距离，所以延时如不为零也不会带来距离判断上的困难。

4.有本公司首创的回波显示区左右分屏显示模式。左屏显示一次底波前的缺陷波，右屏显示高次底波例如10次底波高度，左右屏声程范围可以不一样。在平板探伤时，为了发现大缺陷，要求声程调到能显示5到10次底波（取决于高次底波幅度下降快慢）通过监视高次底波下降幅度，能发现大缺陷，但小缺陷回波要在一次底波内观察，在声程调到能显示10次底波时，该区域仅占显示屏左边10%区域，观察起来很困难。介决办法是分左右屏显示，左屏占55%区域显示一次底波内的缺陷回波，右屏占45%区域显示高次底波。所以该模式能使平板探伤时，近处看得清，远处看得见。左屏比右屏大是为了使左屏内容更看得清楚。

5.具有界面波锁定功能，可使用液浸法探伤或测厚。市面上，具有界面波锁定功能的仪器很少，据我们了解，有此功能的仪器，有的不能消除界面波和工件回波的抖动，仅在测量工件回波距离上，消除界面波的抖动影响。界面波被锁定在声程起点（声程零点），这样界面波的抖动被消除掉，缺陷回波或工件底波不会抖动了，整个显示区都可以用来显示回波，并可任意改变声程，而不影响对界面波的锁定。又在显示屏右上角开设一个64x40点的小窗口，类似电视机的画中画功能，在小窗口内实时显示界面波锁定情况。

6.有波形扩展功能，扩展程度和进波门宽度无关，而且可以任意连续改变扩展程度，操作方便。市面上现有仪器绝大部份都有波形扩展功能，但扩展倍数是根据扩展前闸门宽度来决定，例如闸门宽度10%，按扩展键后，闸门宽度变99%宽，闸门内的回波展宽10倍，如发现展扩倍数不够，还要再按键先退出，再减小闸门宽度，再重新按键进入，可见操作很烦琐。按扩展键后，先以进波门内的高波峰为扩展点，先扩展一倍，然后逆时针旋转声程旋钮，扩展倍数会变大，直到看清波形细节或声程被调到小止，如认为感兴趣的部分位置太偏，还可以调延迟旋钮平移回波。

7.有动态波形描绘功能，能画出动态波形曲线（移动探头位置同回波高度的关系），便于分析缺陷性质。市面上现有仪器中有很多型号具有动态波形记录功能，类似于录像机功能，能把探头移动时回波变化情况记录下来，供以后回放时，重现波形变化情景。但在JUT900上，并不是指录像机功能，而是实时画出一条回波峰点轨迹曲线，水平方向代表探头在缺陷上方来回移动距离，根据曲线形状，可以邦助分析缺陷性质。所以在名称上，动态波形描绘和动态波形记录只相差二个字，但在功能上，二者完全不同。

8.高速自动高度功能。在别家仪器上大多数称为自动增益，意思是按键后，仪器会自动改变增益，使回波高度达到规定值。仪器自动调节增益过程所需时间据我们对二家国产机实测，改变100dB增益需时间10到20秒，在此期间要保持探头不能动。AG-900仅需1到2秒钟。

还有如冻结后，可全范围调节声程；相对增益置零键；搜索灵敏度提升键；斜探头探伤距离X，Y方向双刻度；延时快速归零键；曲线位置提示功能等。

技术参数

AG-900仪器技术参数:
