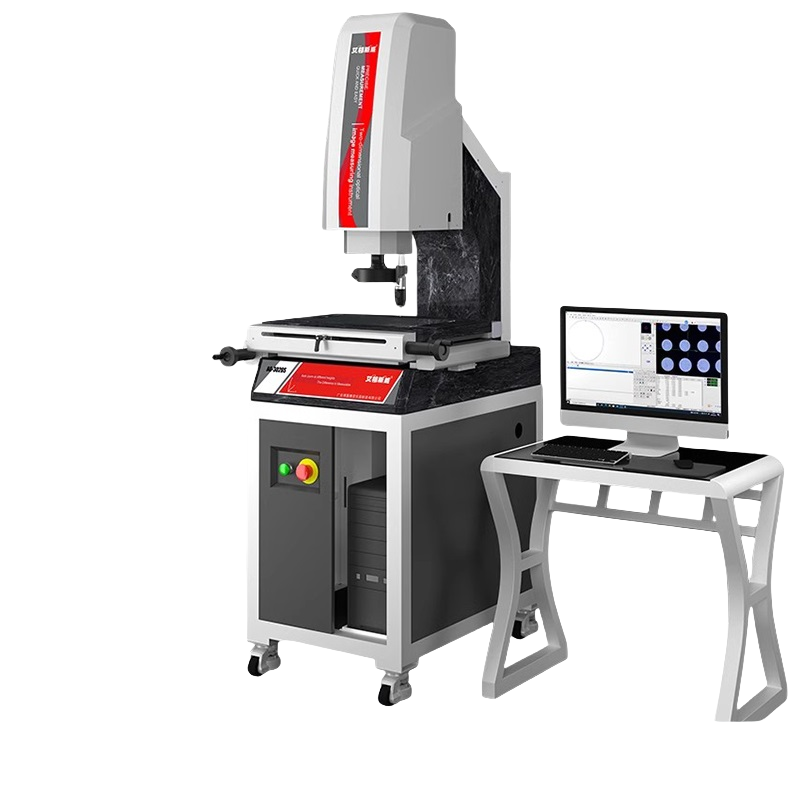

AG-2010手动型影像测量仪

仪器型号：

型号	AG-2010	AG-3020	AG-4030	AG-5040
实际测量尺寸	200*100(mm)	300*200(mm)	400*300(mm)	500*400(mm)
测量精度	（3+L/200）μm	（3+L/200）μm	（3+L/200）μm	（3+L/200）μm
外形尺寸（mm）	380*580*900	480*680*900	580*780*900	680*880*900
整机重量	180kg	240kg	300kg	350kg
机械本体	底座，立柱：济南花岗岩精度00级，平面度3μm,物理稳定
光栅尺	原装德国IC-house进口芯片闭合式光栅尺,分辨率1微米
Z轴驱动方式	手动
导轨	P级V型高平衡交叉导轨
光学系统	CCD	美国TEO高解析分辨率1/3彩色CCD
	镜头	普米斯可连续变倍高清镜头，光学放大倍率0.7×-4.5×
	表面光	美国进口灯珠LED环形冷光源，光源稳定，寿命高
	轮廓光	美国进口灯珠LED圆形冷光源，光源稳定，寿命高
软件系统	进口汉化zonson自动测量系统

附件	0. 1微米分辨率四轴全自动uwc4000i解析系统
	高清晰SDK2000视频采集系统
	保养手册
	出厂检验报告
	1微米分辨率校准片
	各适用连接线
选配:
	基恩士激光镭射（可测量高度，深度，平面度等等尺寸）
	英国雷尼绍三维探头（可测量三维尺寸）



软件测量基本功能：

影像自校正功能

自动寻边测量功能

全自动识别-框选识别-点选自动测量功能

行为公差测量功能

各种报告生成功能区域，支持WORD，Excel PDF 等等报告及AutoCAD导入导出功能

其他特殊功能（公差设立  定制模板等等）

3D系列（可依客人产品来选择）―功能介绍
