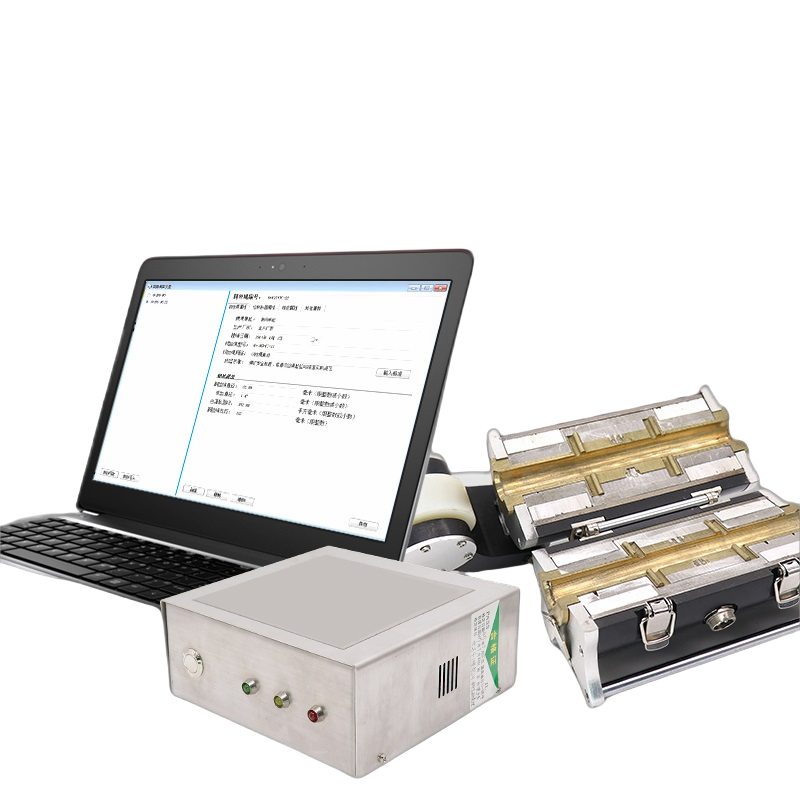

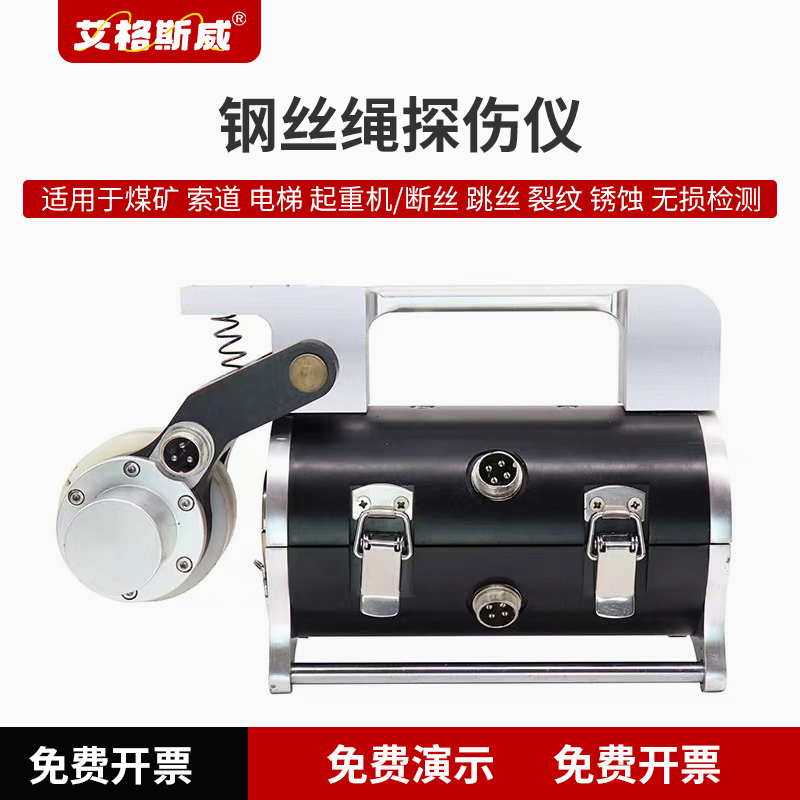

便携式钢丝绳探伤仪

 技术指标

1、受测钢丝绳直径：Φ1－300mm(需配置各种规格的传感器)； 传感器导套与钢丝绳间隙**：2—6 mm，允许间隙：0—15mm

2、传感器与钢丝绳相对大速度：0～30 m/s；：0.3—1.5 m/s

3、大气压力范围：80kPa～110kPa

4、电磁感应灵敏度：U/H≥1.0V/mT

5、电磁感应信噪比：S/N≥85dB

6、采样速度：时域8000次/s，空域2048次/s

7、探伤定性与定量精度：≤±1.2%

8、传感器耗散功率：≤50mW

9、传感器工作寿命：≥2.7×104 h

10、传感器输出信号：DC 0～5V调制信号

12、探伤额定工作电压：DC 5V±5%

13、探伤额定工作电流：200mA

14、系统额定工作电压：非防爆环境，AC 220V±10%

15、系统额定功率：≤350W

16、探伤性能参数

17.1 I级损伤探准概率：≥83%

18.2 II级损伤探准概率：≥91%

19、 III级损伤探准概率：≥99%

20、探伤实时响应时间：≤0.5ms

21、可在高空使用场合自动行走

22、工作温度：-20℃～55℃。

23、相对湿度：≤95％RH（25℃）。

24、速度：0.3～3 m/s；

25、采集处理频率：5000Hz；

26、不连续缺陷（LF局部缺陷）检测能力：局部缺陷的定性检测准确率：98%，断丝定性检测准确率：99%，断丝定量检测准确率：≥95%

27、单处集中断丝根数允许一当量根误差；

28、连续缺陷（LMA金属横截面积损失）检测能力：

29、金属横截面积损失检测精确度：±0.05%；

30、金属横截面积损失检测不确定度：±0.2%；

31、轴向位置示值检测能力：±0.3%；

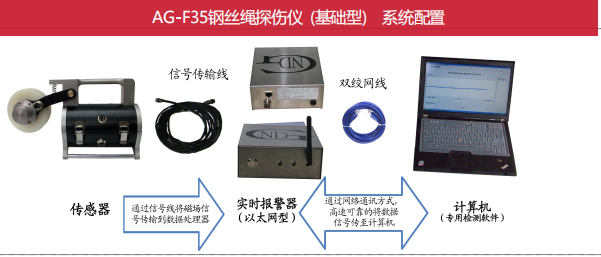

 标配配置

 选配系统配置及型号

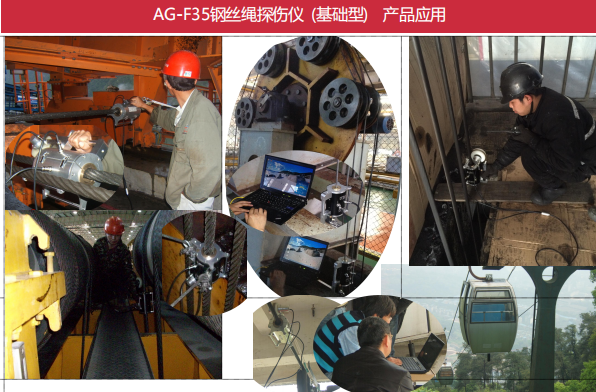

应用行业及传感器常用规格适配
