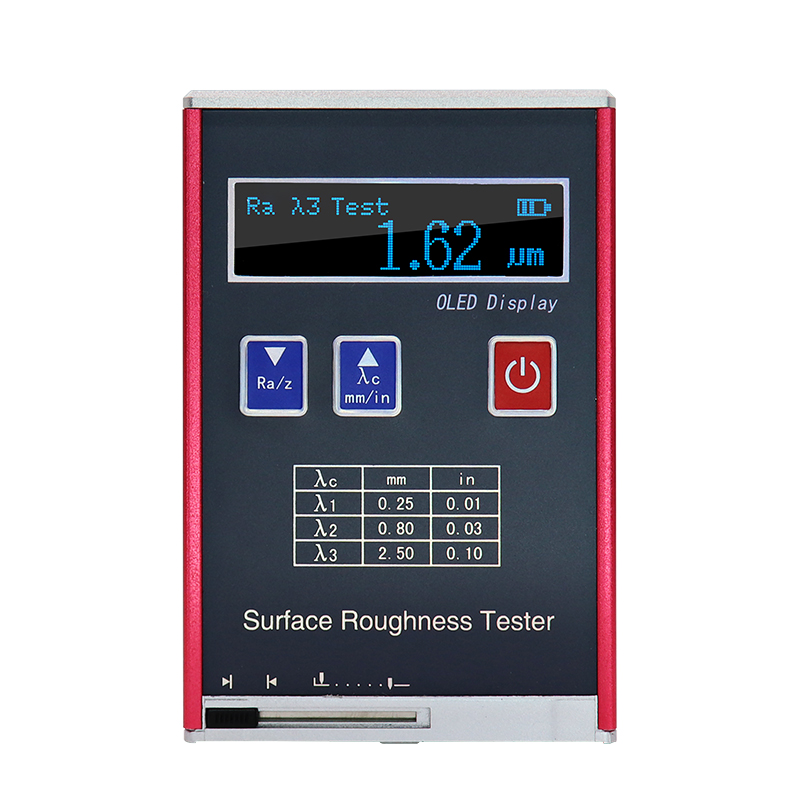

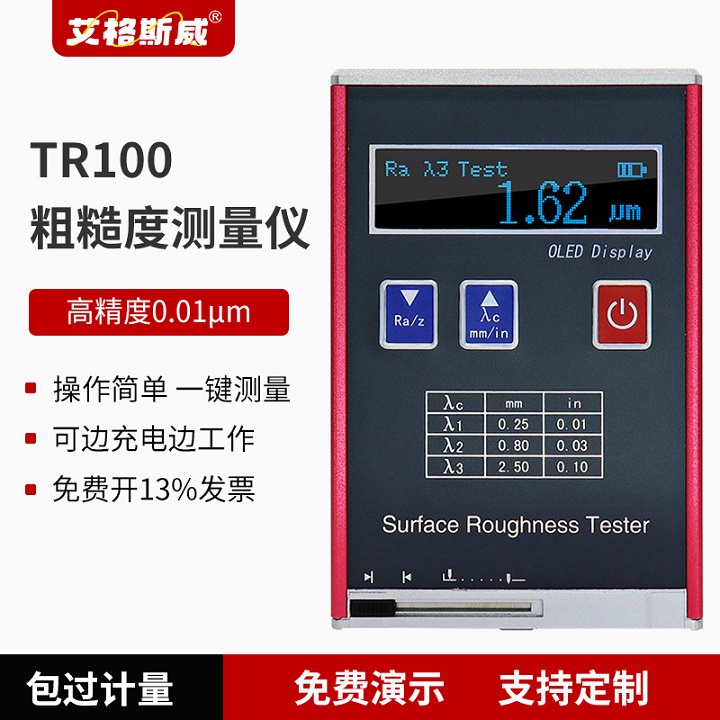

TR100粗糙度仪

二、优点:

用优化的电路设计及传感器结构设计,将电箱、驱动器及显示部分合为一体，使其达到高度集成化；任意选择Ra、Rz、Rq、Rt测量参数；不仅可以测量外圆、平面、锥面，还可测长宽大于80×30mm的沟槽。

三、功能特点：

◆外形采用拉铝模具设计，坚固耐用，抗电磁干扰能力显著，符合当今设计新趋势。

◆采用高速DSP处理器进行数据处理和计算，测量和运算速度极大提*。

◆显示液晶采用流行的OLED彩色显示屏，高亮度，无视角，宽温度，适合各种场合使用。

◆采用锂离子充电电池，可长时间工作，无记忆效应，可边充电边工作，充电时间短，电池寿命长。

◆使用通用的USB接口进行充电和通讯。采用专用的充电器或计算机的USB口进行充电，方便快捷。

◆点阵液晶显示，界面提示信息丰富。

◆实时监测锂电电池电量并显示，及时提醒用户进行充电并具有充电进度提示。

◆自动关机功能以及低功耗软硬件设计使仪器工作时间超长，适合各种现场使用。

◆传感器测头具有**门，有效的护了住传感器测头，保证了测量的精度。

四、技术参数：

◆测量参数（µm ）：Ra、Rz、Rq、Rt

◆行程长度（mm）：6

◆取样长度（mm）：0.25 ，0.80 ，2.50

◆评定长度（mm）：1.25 ，4.0

◆测量范围（µm ）：

Ra： 0.05 ~ 10.0

Rz： 0.1 ~ 50

◆示值误差：±15%

◆示值变动性： ＜12%

◆传感器触针针尖圆弧半径及角度：

针尖圆弧半径：10 µm±1 µm

角度：

◆传感器触针静测力及其变化率：

触针静测力：       ≤ 0.016N

测力变化率：   ≤ 800N/m

◆传感器导头压力： ≤ 0.5N

◆电池：3.7V锂离子电池

◆外形尺寸：106 mm×70 mm×24 mm

◆重量：200g

◆工作环境条件:

温度： -20℃～40℃

相对湿度：   < 90%

周围无振动、无腐蚀性介质

五、粗糙度仪通用数定义：

1.表面粗糙度：是指加工表面上具有较小间距和峰谷所组成的微观几何形状特征。

2.取样长度λc：用于判别具有表面粗糙度特征的一段基准线长度。

3.评定长度：评定轮廓所必须的一段长度，它可以包括一个或几个取样长度。

4.轮廓算术平均偏差Ra ：在取样长度内轮廓偏距的算术平均值

5.轮廓均方根偏差Rq：在一个取样长度内纵坐标值的均方根值

6.轮廓大高度Rz（ISO）：在一个取样长度内，*大轮廓峰高Rp和*大轮廓谷深Rv之和的高度；

7.轮廓峰谷总高度Rt：在评定长度内*大轮廓峰高和*大轮廓谷深之和。
