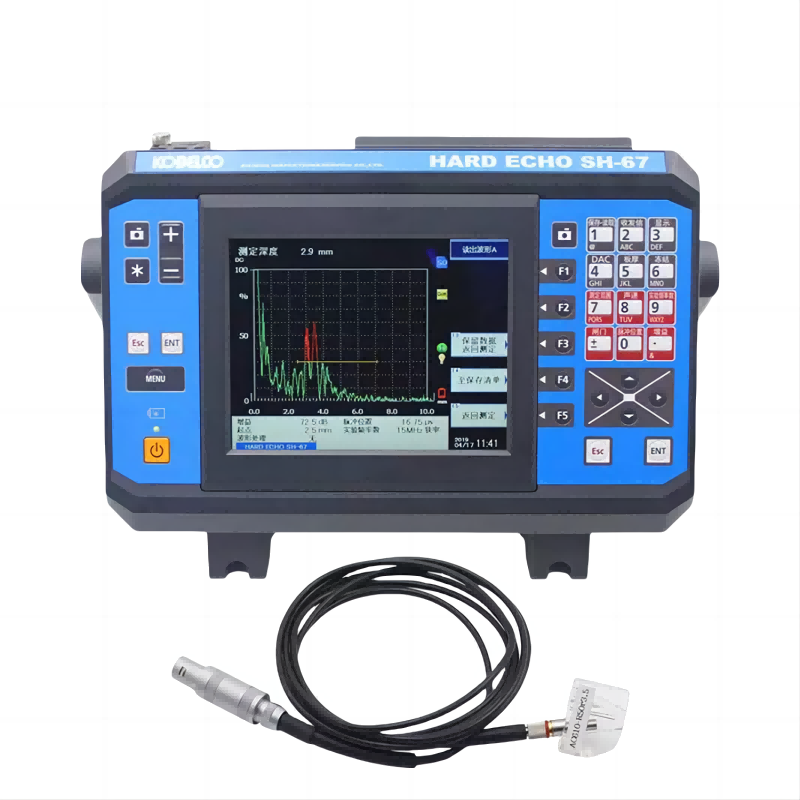

超声波淬火硬化层深度测定仪(SH-67)

淬火硬化层深度测定仪

HARD ECHO(SH-67)

一、简要说明

仪器主要用途：用于检测各类钢制材料表面感应淬火硬化层的深度.

仪器原产地：日本.

仪器制造商：日本神钢检测服务株式会社.

仪器特征：①检测范围宽泛0.7~22mm（15mm以上需确认检测）

          ②设备小巧轻便，重量3.5公斤，便于现场操作

          ③同时具有A超、B超两种检测方式

          ④检测精度高，分辨率0.1mm

二、技术要求及主要参数指标说明：

1.淬硬层测厚仪HARD ECHO SH-67 仪器的性能、技术指标说明：

2.硬化层深度检测范围说明：

检测深度0.7～15mm。只能检测表面淬火硬化层的深度，但不能检测淬火硬化层的硬度。检测0.7～2mm硬化层的厚度，对表面粗糙度有一定的要求。一般要求Ra≤0.8um.

3.被检零件形状说明：

 不同形状的工件原则上是选用不同的保持具，但形状比较类似接近的可以选用一个保持具测量即可。如齿轮模数在8以上的所有齿轮只要选用一组齿面齿根保持具即可测量。直径大于150mm以上的圆环，其内外滚道只要选用小沟道R大于5(含内外滚道)的各一个保持具即可测量所有滚道。保持具的选用跟材料和淬火工艺无关。

4.检测精度：(1).同一位置重复检测精度：&plun;0.1mm

          (2).测定分辨率：0.1mm

5.被检零件材料说明：

 所有钢制材料作表面深度硬化层的感应淬火都可以检测,被检测零件的材料：42CrMo、50Mn、40Cr、45、 40CrNiMo等碳钢的表面感应淬火硬化层厚度（除特殊淬火工艺和特殊材料外）。渗碳、渗氮处理检测比较困难.

6．被测零件表面粗糙度要求说明：

对检测零件表面粗糙度无特殊要求，粗车表面、铣齿表面及磨削表面均能准确检测.

7.检测资质说明：

测厚仪使用者不需要专业资质，一般工作人员经培训即可操作，但热处理专业或有超生波操作经验的人，会更容易迅速掌握操作方法.

8.数据输出说明：直接输出淬硬层深度数值，并具备储存和导出打印功能.

9.仪器现场适用性说明：

该仪器体积小（外形规格：110(D)×180(H)×286(W)），重量轻约3.5KG，故携带方便、检测速度快，防尘防水，适合现场和实验室检测需要.

10. 仪器的检测前调试说明：

 仅用一个试块校准后，就可实现对不同尺寸及不同形状的零件检测.不需要被检测零件的标准试样.

12. 操作系统说明:Windows 2000/XP,界锚日文、英文和中文。可提供中英文说明书各壹套.

13.仪器采用全密封式设计，具有防震、防尘、防水等功能。

14．工作环境条件：

1）工作温度0～45℃,保管温度：-20℃～65℃相对湿度小于95％.

2）电源220&plun;10％，频率50/60Hz.

3）设备具有交流、直流两用功能，一块锂电池直流供电可持续工作时间不少于4小时.

4）设备工作时无噪声产生.
