一、产品概述:
硬度测试可采用的方法有很多种类,比较常用的有布氏、洛式、维氏、里氏试验法等。其中布氏和洛式试验力大、压痕大,对试样表面损伤较大、而维氏采用光学法进行测量,需要非常专业的技术人员操作,且都不能对大型工件进行直接的测试;而超声波硬度计AGSW-188采用超声波接触阻抗法对式样进行比较测量,具有精度高、速度快、可携带、操作简便等优点。
超声波硬度计可测量法兰盘边缘和齿轮根部冲压件、工模、薄板、表面硬化的齿和齿轮槽、锥度部分的硬度测量;以及轴和薄壁管道、容器的硬度测量;车轮、涡轮转子的硬度测量;钻头的刀口的硬度测量;焊接部位的硬度测量;能覆盖工业生产中绝大部分的黑色金属、有色金属及其合金的硬度测量,是非常理想的硬度测试仪器。
二、功能特点:
1、AGSW-188超声波硬度计满足标准: DIN 50159-1-2008; ASTM-A1038-2005; JB/T 9377-2010; JJG-654-2013;GB\T34205-2017。
2、10点厂家校准模式:通过10个不同硬度数值的维氏硬度块进行校准。
3、一点校准模式:根据不同弹性模量的材料采用一点校准,弹性模量的影响,达到测试精度。
4、多点校准模式:由于硬度转换表的各硬度制的转换误差、工件厚度、工件表面的粗糙度、工件内部受液体流动影响所带来的测量误差,采用多点校准。直接校准HRC、HRB HRA HB HV
5、多点校准模式:针对复合材料或新材料无硬度值转换表,采用多点校准直接测试HRC、HRB HRA HB HV等各种硬度制。
6、可测量HV、HRC、HRA、HRB、HB等多种硬度制。
7、测试方向:支持360°,只要使压头与被测面成90°±5°夹角,就可以进行测量操作。
8、3.5寸LCD彩色显示屏:屏幕主界面直接显示当前测量值,累计测量次数,大值,最小值,平均值、测量数据自动保存、测量时间、材料、硬度转换表标准。
9、电池规格: 3.6V, 3000mAh锂电池,续航时间15小时。
10、数据存储:可存储50组测量数据和10个校准文件数据。
11、可外接蓝牙打印机打印测量数据(可选)或者连接电脑终端导出测量数据。
12、测试压痕小:压痕比里氏硬度计更小,需要用高倍显微镜才能观察到。
13、测量速度快:可在2秒内输出测试结果。
三、技术参数:
型号 |
AGSW-188 |
量程范围: | HV50-1599,HRC20-76,HB76-618,HRB41-100,HRA61-85.6,Mpa255-2180 |
测量精度 | HRC:±1.2HRC; HB:±3%HB; HV:±3%HV; |
允许相对误差 | 标准块的硬度硬度计的允许相对误差%HV10HV5HV2HV1HV0.8HV0.3HV0.1<250HV4444455250HV-500HV4444466>500HV-800HV4455577>800HV4466688
|
探头试验力: | 2Kgf(可选0.5Kg、1Kg、5Kg、10Kg) |
工作温度: | -20℃~50℃, |
工作湿度: | ≤85% |
探头参数:
测头类型 | 0.5kg 手动探头 | 1kg 手动探头 | 2kg 手动探头 | 5kg 手动探头 | 10kg 手动探头 |
配置 | 选配 | 选配 | 标配 | 选配 | 选配 |
真实试验力 | 5N | 10N | 20N | 50N | 98N |
直径 | 22mm | 22mm | 22mm | 22mm | 22mm |
长度 | 150mm | 150mm | 150mm | 150mm | 150mm |
谐振棒直径 | 2.4mm | 2.4mm | 2.4mm | 2.4mm | 2.4mm |
测量面粗糙度 | Ra<3.2um | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
工件最小重量 | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
工件最小厚度 | 2mm | 2mm | 2mm | 2mm | 2mm |
测头应用场合 | 离子渗氮冲模、模壳、夹具、薄壁件、轴承、齿侧及管道内壁 | 离子渗氮冲模、模壳、夹具、薄壁件、轴承、齿侧及管道内壁 | 离子渗氮冲模、模壳、夹具、薄壁件、轴承、齿侧及管道内壁 | 测量凹槽、齿侧及齿根 | 小型锻件、铸造材料、焊缝检查、热影响区,对粗糙度要求低 |
标准配置:

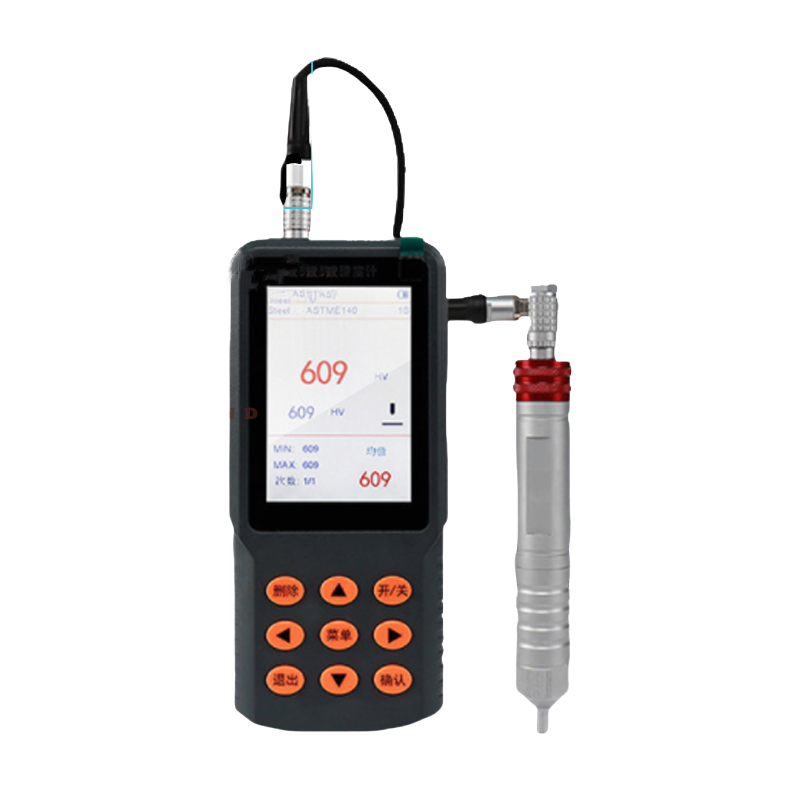

主机
手动探头(2kgf)
探头连接线
5V充电器
USB线
随机标准硬度块
ABS防护设备箱
说明书
合格证
保修卡
